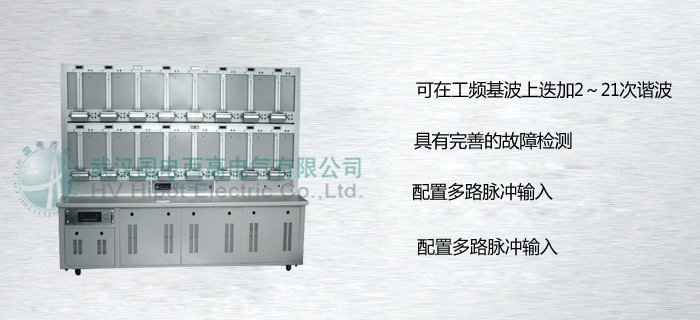

GDYB-S16 三相多功能电能表校验装置

产品介绍
GDYB-S16 三相多功能电能表校验装置,是根据国家最新标准和规程的要求.而精心研制开发的第三代电子程控式三相电能表多功能检验装置。适用于0.2级及以下各种三相电能表(包括正弦无功表)的检验,它以简洁美观的外形、精致的工艺、完备的功能和优异的性能,定会受到您的青睐。
产品特点
  • 设计合理,造型美观。装置挂表架和台体框架采用专用铝合金材料制作,台面板由防火防热纤维材料构成,整个装置色彩柔和、比例协调、结构牢靠。工艺考究、外形漂亮耐看。
  • 专用键盘操作和PC机操作并存,使用方便。本装置配以键盘,键盘自带液晶显示屏,装置的工作状态一目了然.操作轻松自如。PC机控制软件层次分明,界面美观,使用灵活方便。
  • 自动化程度高。在检定电能表时只要人工参与挂表,调整好光电采样器,并正确设计好表的参数后,所有检定项目(包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定)由PC机自动控制,一次完成。校表程序可按照国家规程,也可由用户自定义。
  • 光电采样器可实现三维调节,既可采样回转式电能表的转盘信号.也可接收电子式电能表的频闪信号。
  • 误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
  • 相同类型(相线、额定电压、标定电流相同),不同常数的电能表可同时校验(限三种常数)。
  • 可检验多功能电能表485口的通讯功能、需量误差及时钟误差(要求表有时钟信号输出)。
  • 可自动对回转式电能表转盘的黑标进行定位,方便做潜(起)动试验。
  • 可在工频基波上迭加2~21次谐波,谐波的幅值和相位可随要求设定。还可对输出量进行谐波分析并绘制波形。
  • 能自动测试各单元的电压、电流、功率稳定度和三相总功率稳定度,能自动给出装置监视仪表的比对误差和输出电量三相不对称度指标。
  • 装置稳定度高,可靠性好,输出功率大。电压(电流)回路可带任意性质的负载。
  • 装置具有完善的故障检测、定位、保护和报警功能,以免人为的接线或操作错误而损坏装置。
  • PC管理软件还具备了功能完善的报表打印、数理统计和资产维护等功能。
  • 配置高精度多路PT,可不脱钩校验单相表
  • 具有电力载波通迅功能(东软、鼎信、晓程)(此功能为选配)
  • 配置多路脉冲输入,有功正反相,四向限无功信号,一次接线,软件控制,提高效率。
技术参数
装置精度 0.05级、0.1级
电压电流量程 输出电压档位 57.7V、100V、220V、380V
输出电流档位 0.025A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A
最小输出电流 0.3mA (≤5%)
输出负载容量 (32表位) 电压输出:800VA
电流输出:2000VA
电压电流调节 调节范围: (0%~120%)×量程
调节细度:10%、1%、0.1%、0.01%
相位调节 调节范围:0°~360°
调节细度:10 °、1 °、0.1 °、0.01 °
频率调节 调节范围:45Hz~65Hz
调节细度:1Hz、0.1Hz、0.01Hz
输出功率稳定度

0.1级:0.05%/120s

0.05级:0.02%/120s

输出电压电流失真度

电压:≤0.3%

电流:≤0.3%

谐波设置 谐波次数:2~21次

谐波含量:电流2~21次≤40%(相对于基波)

电压2~21次≤40%(相对于基波)

谐波相位:0°~359.99°
监视仪表 标准表显示精度 电压:0.01%
电流: 0.01%
相位:0.01
频率:0.01
